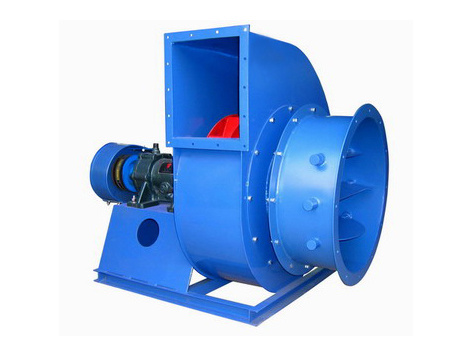

一、Y5-48型锅炉离心引风机产品概述
Y5-48型锅炉离心引风机是为适应燃用各种煤质并配有消烟除装置的(1～20T/h）工业锅炉配套设计的，凡进气条件相当，性能又相适应者均可选用最高温度不得超过250℃。引风机前必须加装效率不低于85％的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。
二、Y5-48型锅炉离心引风机的型式
引风机制成单吸入。机号有№4、5、6.3、8、10、12.5六种。风机可制成右旋转和左旋转两种型式，从电动机一端正视，叶轮顺时针旋转，称为右旋转风机，以“右”表示；叶轮逆时针旋转，称为左旋转风机，以“左”表示。
三、Y5-48型锅炉离心引风机的结构
本风机由叶轮、机壳、进风口、调节门、传动组等部分组成。
(1) 叶轮：有后倾平板叶片12片,材料为16Mn，焊接于弧锥形轮盖与平板形轮盘中间,经静、动平衡校正，故运转平稳，强度高。
(2) 机壳：用钢板焊接成蜗壳形整体结构，用螺栓固定在机壳入口侧。
(3) 进风口：做成敛式流线型的整体结构，用螺栓固定在机壳入口侧。
(4) 调节门：调节门叶片为花瓣形，№8以上“左”“右”旋通用。在蜗板上还开有清灰门，便于清除堆积在叶片上和机壳内的积灰，保证叶轮的平衡性和气动性能。
(5) 传动组：由主轴、轴承箱、皮带轮等组成。主轴由优质钢制成，采用滚动轴承，水冷整体轴承箱，因此，须知装输水管，耗水量随环境温度不同而异，一般按0.5～1m³考虑，轴承箱装有温度计和油位指示器，润滑油采用30号机油，润滑油采用30号机油。加入油量按油位标志的要求。
四、Y5-48型锅炉离心引风机的性能与选择
风机性能一般均指在标准状况下的风机性能，无论技术文件或订货要求的性能，均按标准状况为准。如果风机所用的环境并非标准状况下，则须根据下述关系式将性能参数换算成为标准状况下的性能参数，然后在性能表中进行选择。
关系式如下：
式中：
Q-流量(m³/h)；
N-功率(kW)；
ρ-密度(kg/m³)；
P-全压(Pa)；
η-效率(%)
n-转速(r/min)；
注：无注脚符号表示已知的性能及其关系参数，注脚符号“0”表示所求的性能参数。标准进气状态为：大气压力Pt＝101325Pa ，进气温度ta＝20℃ ，相对湿度Φ＝50% ，空气密度ρ＝1.2kg/m³。
五、Y5-48型锅炉离心引风机的安装和使用
在安装前首先应准备好安装用材料及工具，并对风机各部分的机件进行检查。对叶轮、主轴和轴承等更应特别细致检查，如发现损伤，应该修好，然后用煤油清洗轴承箱内部。
在安装操作的过程中必须注意下列几点：
在一些接合面上，为防止生锈、减少拆卸困难，应涂上润滑脂或机械油。
在接合面的螺栓时，如有定位销钉应先上好销钉，再拧紧螺栓。
检查机壳内及其它壳体内部，不应有掉入的遗留的工具和杂物。
安装要求：
(1) 安装风机时，输气管道的重量不应加在机壳上，按图纸校正进风口与叶轮之间间隙尺寸，而且保持轴水平位置。
(2) 安装进风口管道时，可以直接利用进风口本身的螺栓联接，此时进风口的固定是靠三个沉头螺钉。
六、Y5-48型锅炉离心引风机的维护
（一）风机维护工作制度
1、只有在风机设备完全正常的情况下方可运转。
2、如风机设备在检修后开动时，则需注意风机各部位是否正常。
3、定期清除风机气及气体输送管道内部的灰尘、污垢及水等杂质、并防止锈蚀。
4、对风机设备的修理，不许在运转中进行。
（二）风机正常运转中的注意事项。
1、如发现流量过大，不符使用要求，或短时间内需要较小的流量，可利用节流装置进行调节。
2、对温度计及油标的灵敏性定期调查。
3、在风机的开车、停车或运转过程中，如发现不正常现象时，应及时查明原因，若有故障要立即检修。
4、除每次拆修后应更换润滑油外，还应定期更换润滑油。
七、Y5-48型锅炉离心引风机订货须知
订货时，请注明风机的使用环境，要求的压力、流量、风机的机号、旋转方向、出风口角度、传动方式、叶轮转速及电机型号等。
如有特殊要求，我厂可根据客户的要求特殊设计和制造。
注：风机的性能参数及结构尺寸，本公司若有变更，恕不另行通知。

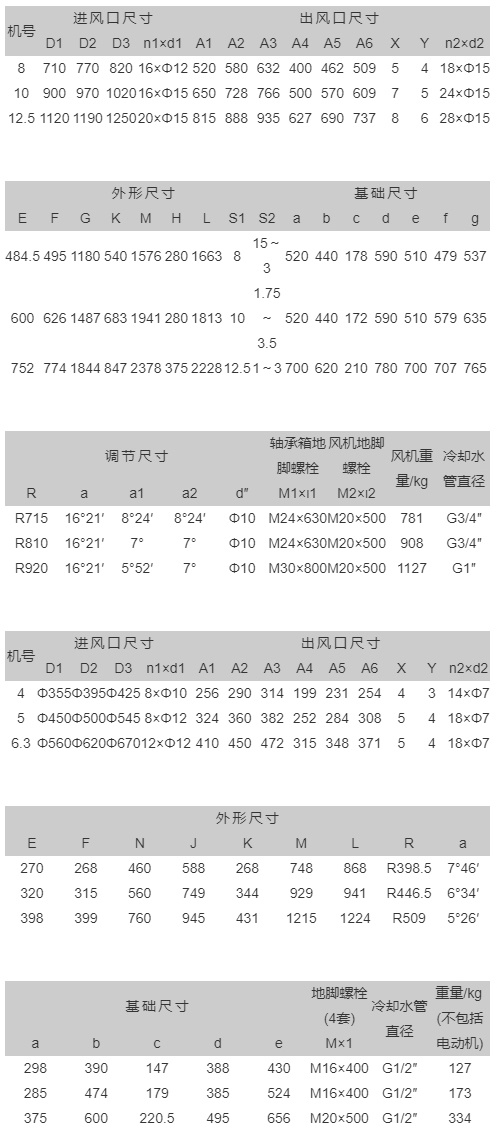

不同型号详细参数表：

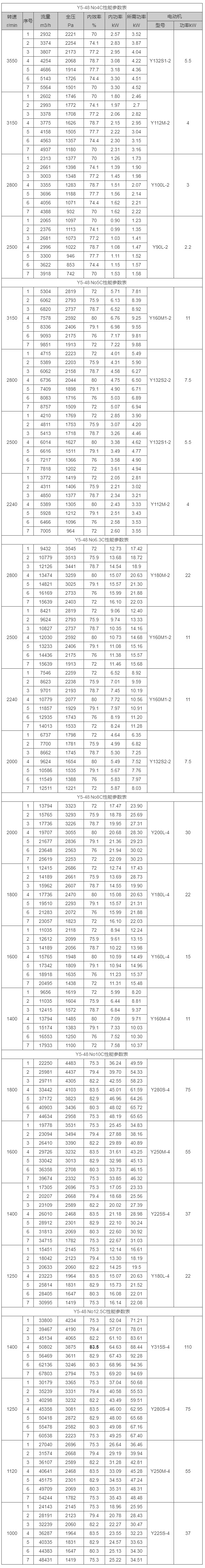

Y5-48离心通风机性能与选用件表
